L'utilisation d'une Audi e-tron, d'une Q4 e-tron ou d'un modèle hybride TFSI e repose sur une infrastructure de charge fiable. L'apparition d'un voyant rouge sur l'unité de commande est un signal de sécurité automatique. Ce témoin indique que le système a détecté une anomalie électrique ou thermique nécessitant une intervention. Ce guide détaille les procédures de diagnostic pour les propriétaires de véhicules électriques Audi afin de rétablir la charge en toute sécurité.
Pourquoi mon chargeur Audi clignote-t-il en rouge ?
Comprendre la signification des LED sur l'unité de commande compact
L'unité de commande Audi Compact gère le transfert d'énergie entre le réseau domestique et la batterie haute tension. Elle utilise un code couleur précis pour communiquer son état de fonctionnement. Pour approfondir la gestion de votre matériel, vous pouvez consulter les informations sur le câble de charge électrique Audi : techniques d'utilisation et de préservation.
- LED Verte : Le système est opérationnel et la communication avec le véhicule est établie.
- LED Jaune : L'unité réalise un autotest ou limite la puissance de charge à 50% suite à une détection de chaleur ou une configuration manuelle.
- LED Rouge : Une erreur critique interrompt le flux. Cela peut provenir d'une défaillance de l'alimentation secteur, d'un défaut de mise à la terre ou d'une rupture de communication avec l'ordinateur de bord de l'Audi.
Les causes fréquentes : Défaut de terre, surchauffe et chute de tension
Les modèles Audi sont exigeants concernant la qualité du réseau électrique. Un clignotement rouge est souvent lié à une mise à la terre insuffisante de la prise murale. Si l'installation ne permet pas d'évacuer l'électricité statique, le chargeur coupe le circuit pour prévenir tout risque d'électrocution.

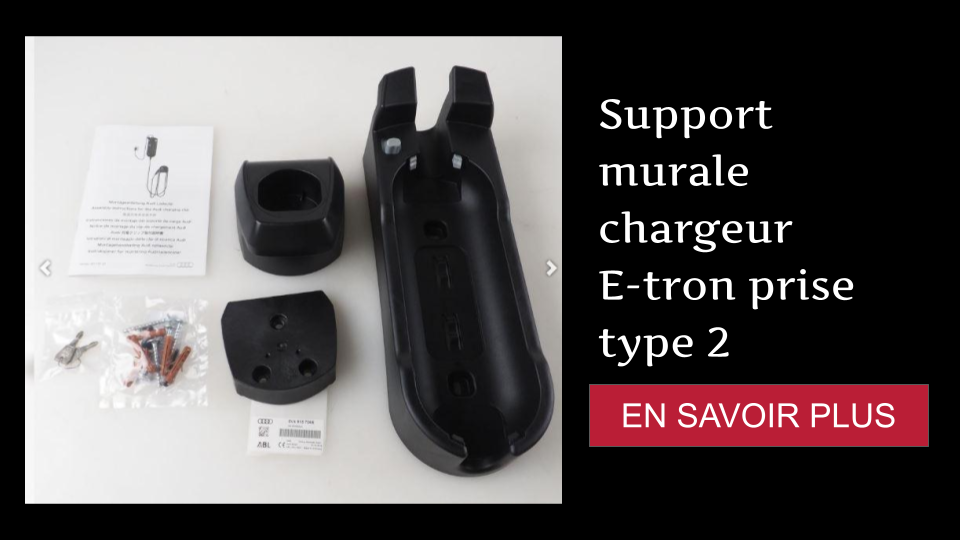

Le poids de l'unité de commande est un autre facteur de panne. Lorsqu'elle pend sans maintien, elle exerce une traction sur la fiche murale, ce qui génère des micro-arcs électriques et une élévation de température. L'usage d'un support murale chargeur E-tron prise type 2 stabilise le boîtier et assure une connexion électrique constante sans tension mécanique.
.png)
Procédure de dépannage immédiat en cas de voyant rouge
Comment réinitialiser le système de charge Audi ?
Une erreur logicielle peut parfois bloquer le processus. Une réinitialisation matérielle permet de vider les condensateurs et de relancer les protocoles de communication. Respectez cet ordre précis :
- Retirez le connecteur du port de charge du véhicule.
- Débranchez la fiche de la prise de courant murale.
- Patientez 60 secondes au minimum.
- Rebranchez la fiche murale en premier et attendez que le voyant d'alimentation soit vert.
- Insérez le connecteur dans le véhicule.
Vérification de l'état physique du câble et des connecteurs
L'accumulation de poussière ou d'humidité dans les broches de la prise Type 2 peut créer un défaut de mise à la masse. Inspectez les contacts pour déceler d'éventuelles traces de brûlure. Un entretien régulier avec un sac de câble e-tron avec gants et chiffon permet de maintenir les surfaces de contact propres. Utilisez uniquement le chiffon microfibre sec, car les produits liquides peuvent endommager les composants internes.
Que faire si le câble reste verrouillé dans le port de charge ?
Si le voyant rouge s'accompagne d'un blocage du câble, n'utilisez pas la force. Audi intègre un système de déverrouillage manuel. Sur l'e-tron, une boucle de secours (jaune ou rouge) se trouve sous le capot moteur, près de la baie de pare-brise. Une traction modérée sur cette boucle libère le verrou électromécanique. Vous disposez alors de 30 secondes pour retirer le câble avant que le système ne se réactive.
Diagnostics avancés : Est-ce le câble, la borne ou le véhicule ?
Test croisé : Utiliser une borne publique pour isoler la panne

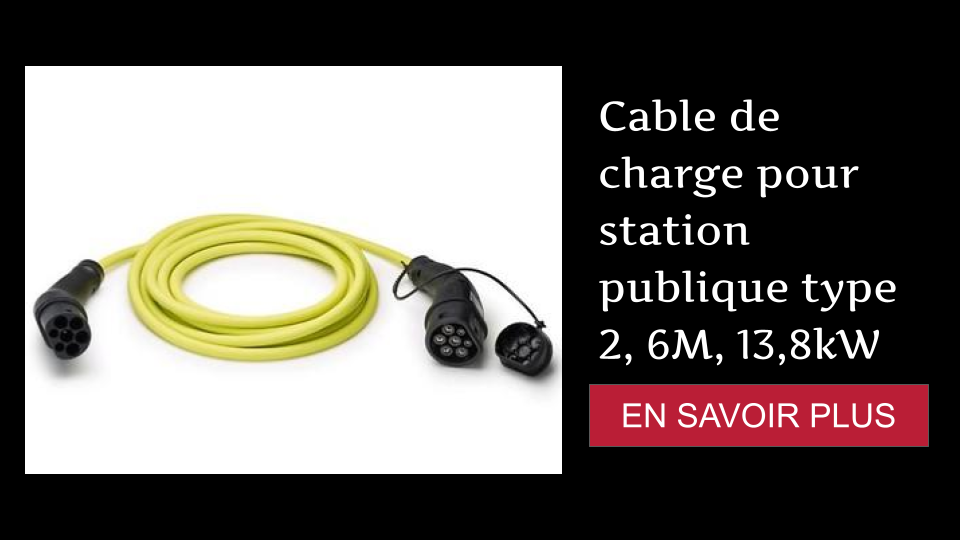

Pour déterminer si l'anomalie provient de votre domicile ou du matériel de charge, effectuez un test sur une infrastructure publique. Si le véhicule accepte la charge avec un câble de charge pour station publique type 2, cela confirme que le port de charge de l'Audi est fonctionnel. La source du problème se situe alors au niveau de votre prise domestique ou de votre unité de charge mobile.
Focus Audi Q7/Q8 e-tron : Le cas du code erreur P33E100
Sur les modèles Q7 et Q8 e-tron, un voyant rouge persistant peut signaler une défaillance du chargeur embarqué (OnBoard Charger - OBC). Le code technique P33E100 indique une rupture de dialogue interne au système haute tension. Si ce code est présent, le remplacement du câble ne résoudra pas la panne. Une expertise en concession est nécessaire pour diagnostiquer l'unité haute tension référencée 5QE 915 681.
Solutions durables et prévention des erreurs de charge
Remplacer un matériel défectueux ou vieillissant

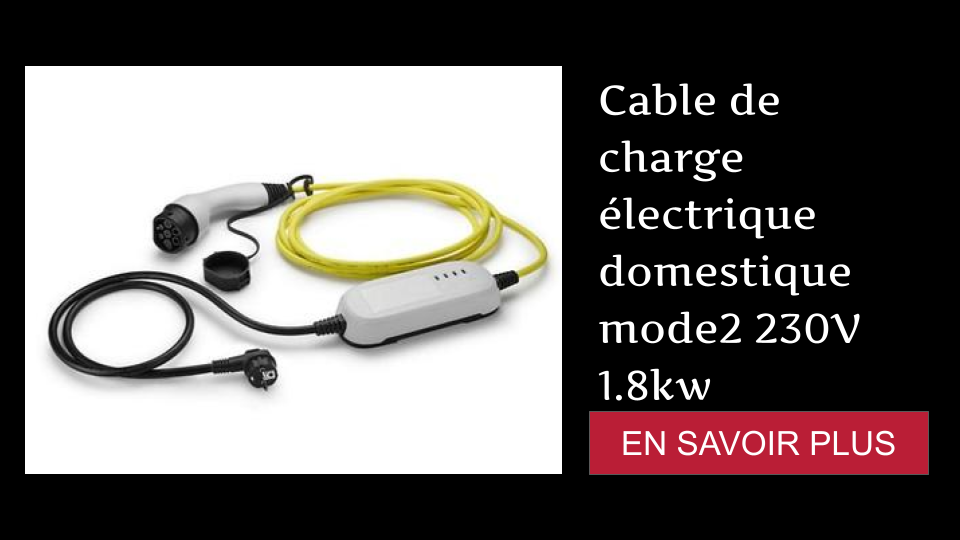

Un câble présentant une gaine fendue ou des connecteurs corrodés est dangereux. Les arcs électriques générés par un matériel usé peuvent endommager la batterie. En cas de défaut permanent de l'unité d'origine, il est recommandé d'acquérir un câble de charge électrique domestique mode2 230V 1.8kw certifié par le constructeur. Pour optimiser votre installation, consultez notre article sur l'équipement incontournable de la gamme e-tron.
.png)
Comment protéger sa trappe de recharge en hiver ?
Le gel peut entraver le mouvement du verrou de sécurité. Si le capteur ne détecte pas l'engagement total du verrou, le système affiche une erreur rouge. L'installation d'une protection antigel pour prise recharge Audi empêche l'humidité de s'infiltrer dans le mécanisme. Vous trouverez d'autres conseils dans notre liste des accessoires indispensables pour l'hiver.
Tableau récapitulatif des pannes et solutions
| Symptôme | Cause probable | Solution |
|---|---|---|
| Rouge clignotant immédiat | Absence de terre ou inversion phase/neutre | Vérifier l'installation électrique murale |
| Rouge après quelques minutes | Surchauffe de la prise domestique | Réduire la puissance à 50% ou installer un support mural |
| Rouge fixe sur le véhicule | Verrouillage incomplet ou défaut OBC | Nettoyer les broches ou utiliser la tirette de secours |
Questions Fréquentes
Puis-je utiliser une rallonge avec mon chargeur Audi ?
L'usage d'une rallonge est proscrit. La section des fils d'une rallonge standard n'est pas prévue pour supporter une intensité de 8A ou 10A sur de longues durées. Cela entraîne des chutes de tension et des échauffements que l'unité de commande Audi détecte comme des anomalies critiques.
Pourquoi ma charge Audi est-elle limitée à 50% de puissance ?
Cette limitation survient si l'unité de commande détecte une température élevée au niveau de la fiche murale ou si le mode 50% a été activé manuellement. Pour repasser à 100%, maintenez le bouton central du boîtier enfoncé, sous réserve que votre installation électrique soit aux normes.
Combien de temps le câble met-il à se verrouiller ?
Le verrouillage s'effectue environ 5 secondes après l'insertion du connecteur. Un bruit de cliquetis indique que le moteur de verrouillage tente de s'engager. Si un obstacle empêche la course du verrou, le témoin passera au rouge.
Le respect des procédures de branchement et l'entretien des connecteurs garantissent la longévité du système de charge. En cas de persistance du voyant rouge après ces vérifications, l'intervention d'un technicien habilité haute tension est la seule option pour garantir la sécurité du véhicule.
